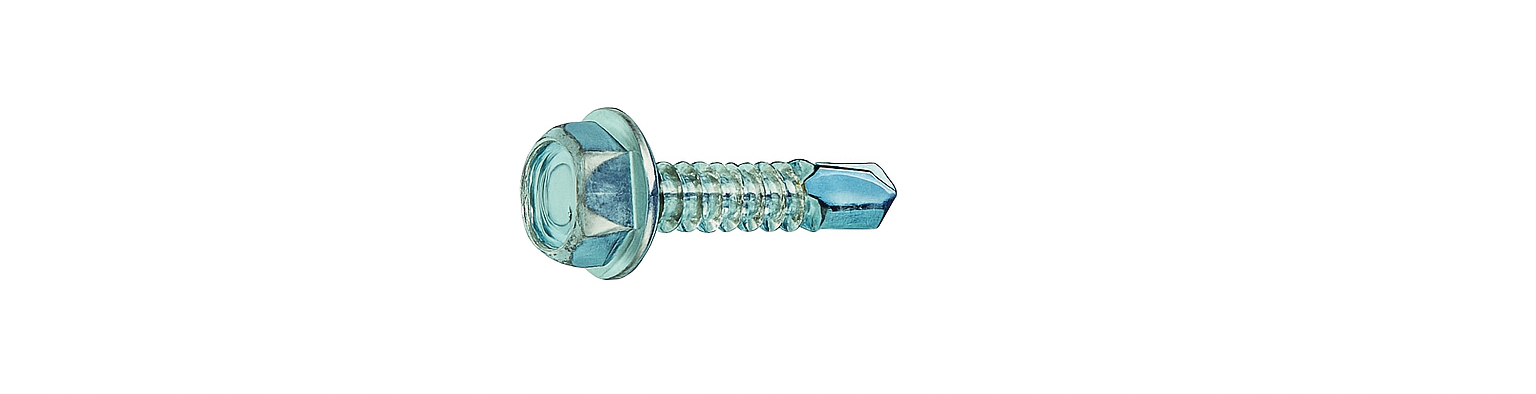

ドリルねじ接合の耐力値_薄板軽量形鋼(CFS部材)

鋼板→鋼板の接合耐力

ドリルねじ接合データ

ドリルねじ接合データ検索

長期許容耐力: ねじ径:
ねじ頭側板厚 t1 (mm): ねじ先側板厚 t2 (mm):

長期許容せん断耐力

ねじ径 4.2 mm

→ねじ先側板厚 t2 (mm) ↓ねじ頭側板厚 t1 (mm)	0.8	1.0	1.2	1.6	2.3	3.2	4.5	6.0
0.5	0.474	0.566	0.658	0.842	0.754	0.754
0.8	0.606	0.785	1.05	1.34	1.21	1.21
1.0	0.759	0.847	1.03	1.66	1.51	1.51
1.2	0.919	1.01	1.11	1.6	1.66	1.66
1.6	1.08	1.35	1.52	1.66	1.66	1.66
2.3	0.852	1.06	1.28	1.66	1.66	1.66
3.2	0.852	1.06	1.28	1.66	1.66	1.66
4.5
6.0

ねじ径 4.8 mm

→ねじ先側板厚 t2 (mm) ↓ねじ頭側板厚 t1 (mm)	0.8	1.0	1.2	1.6	2.3	3.2	4.5	6.0
0.5	0.49	0.582	0.674	0.857	0.832	0.832	0.832
0.8	0.648	0.839	1.078	1.373	1.33	1.33	1.33
1.0	0.811	0.905	1.106	1.716	1.66	1.66	1.66
1.2	0.983	1.078	1.19	1.707	2.0	2.0	2.0
1.6	1.147	1.434	1.621	1.832	2.17	2.17	2.17
2.3	0.94	1.18	1.41	1.88	2.17	2.17	2.17
3.2	0.94	1.18	1.41	1.88	2.17	2.17	2.17
4.5	0.94	1.18	1.41	1.88	2.17	2.17	2.17
6.0

ねじ径 6.0 mm

→ねじ先側板厚 t2 (mm) ↓ねじ頭側板厚 t1 (mm)	0.8	1.0	1.2	1.6	2.3	3.2	4.5	6.0
0.5		0.536	0.616	0.777	0.966	0.966	0.966	0.966
0.8		0.807	0.985	1.24	1.55	1.55	1.55	1.55
1.0	0.779	0.87	1.06	1.55	1.93	1.93	1.93	1.93
1.2	0.967	1.04	1.14	1.64	2.32	2.32	2.32	2.32
1.6	1.09	1.36	1.56	1.76	3.09	3.09	3.09	3.09
2.3	1.09	1.36	1.64	2.18	3.39	3.39	3.39	3.39
3.2	1.09	1.36	1.64	2.18	3.39	3.39	3.39	3.39
4.5	1.09	1.36	1.64	2.18	3.39	3.39	3.39	3.39
6.0	1.09	1.36	1.64	2.18	3.39	3.39	3.39	3.39

ねじ径 8.0 mm

→ねじ先側板厚 t2 (mm) ↓ねじ頭側板厚 t1 (mm)	0.8	1.0	1.2	1.6	2.3	3.2	4.5	6.0
0.5			0.576	0.716	1.05	1.12	1.12	1.12
0.8			0.922	1.15	1.68	1.8	1.8	1.8
1.0	0.785	0.876	1.07	1.43	2.1	2.25	2.25	2.25
1.2	1.0	1.04	1.15	1.65	2.52	2.7	2.7	2.7
1.6	1.13	1.41	1.57	1.77	3.36	3.6	3.6	3.6
2.3	1.27	1.59	1.9	2.54	3.58	5.52	5.75	5.75
3.2	1.27	1.59	1.9	2.54	4.06	5.64	6.03	6.03
4.5	1.27	1.59	1.9	2.54	4.06	5.64	6.03	6.03
6.0	1.27	1.59	1.9	2.54	4.06	5.64	6.03	6.03

長期許容引張耐力

ねじ径 4.2 mm

→ねじ先側板厚 t2 (mm) ↓ねじ頭側板厚 t1 (mm)	0.8	1.0	1.2	1.6	2.3	3.2	4.5	6.0
0.5		0.423	0.508	0.678
0.8		0.423	0.508	0.678	1.08
1.0		0.423	0.508	0.678	1.08	1.15
1.2		0.423	0.508	0.678	1.08	1.15
1.6		0.423	0.508	0.678	1.08	1.15
2.3		0.423	0.508	0.677	1.08	1.15
3.2		0.423	0.508	0.677	1.08	1.15
4.5
6.0

ねじ径 4.8 mm

→ねじ先側板厚 t2 (mm) ↓ねじ頭側板厚 t1 (mm)	0.8	1.0	1.2	1.6	2.3	3.2	4.5	6.0
0.5	0.387	0.484	0.581	0.775
0.8	0.387	0.484	0.581	0.775	1.24
1.0	0.387	0.484	0.581	0.775	1.24	1.72
1.2	0.387	0.484	0.581	0.775	1.24	1.72	2.42
1.6	0.387	0.484	0.581	0.775	1.24	1.72	2.42
2.3		0.423	0.508	0.774	1.24	1.72	2.42
3.2		0.423	0.508	0.774	1.24	1.72	2.42
4.5		0.423	0.508	0.774	1.24	1.72	2.42
6.0

ねじ径 6.0 mm

→ねじ先側板厚 t2 (mm) ↓ねじ頭側板厚 t1 (mm)	0.8	1.0	1.2	1.6	2.3	3.2	4.5	6.0
0.5		0.605	0.726	0.969
0.8		0.605	0.726	0.969	1.55
1.0		0.605	0.726	0.969	1.55	2.15
1.2		0.605	0.726	0.969	1.55	2.15
1.6		0.605	0.726	0.969	1.55	2.15	3.02
2.3		0.423	0.508	0.774	1.55	2.15	3.02	4.03
3.2		0.423	0.508	0.774	1.55	2.15	3.02	4.03
4.5		0.423	0.508	0.774	1.55	2.15	3.02	4.03
6.0		0.423	0.508	0.774	1.55	2.15	3.02	4.03

ねじ径 8.0 mm

→ねじ先側板厚 t2 (mm) ↓ねじ頭側板厚 t1 (mm)	0.8	1.0	1.2	1.6	2.3	3.2	4.5	6.0
0.5			0.696	1.29
0.8			0.696	1.29	1.55
1.0		0.807	0.696	1.29	1.55	2.87
1.2		0.807	0.696	1.29	1.55	2.87
1.6		0.807	0.696	1.29	1.55	2.87	4.03
2.3		0.423	0.508	0.774	1.55	2.87	4.03	5.38
3.2		0.423	0.508	0.774	1.55	2.87	4.03	5.38
4.5		0.423	0.508	0.774	1.55	2.87	4.03	5.38
6.0		0.423	0.508	0.774	1.55	2.87	4.03	5.38
