薄板軽量形鋼(CFS部材)断面性能一覧・検索システム

薄板軽量形鋼(CFS部材)断面性能一覧・検索システム

ホーム
薄板軽量形鋼(CFS部材)断面性能一覧・検索システム

クリックで選択→軽リップ溝形鋼LCN、軽溝形鋼CN、軽角形鋼BX、軽角形鋼(正方形断面)、軽角形鋼(扁平断面)

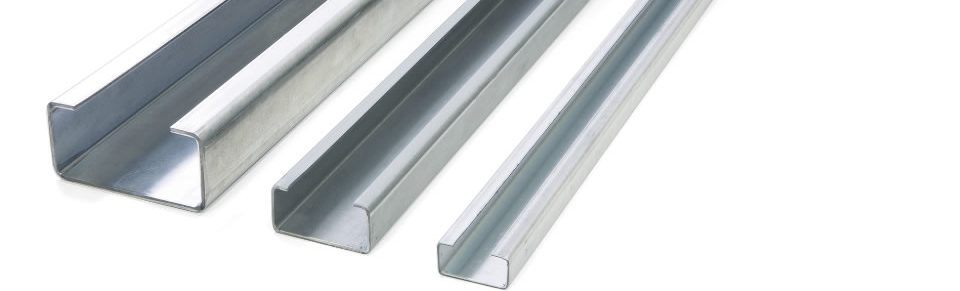

軽リップ溝形鋼LCN

軽リップ溝形鋼LCN

記号単位	h mm	b mm	c mm	tg mm	r mm	w kg/m	t mm	A cm2	ｘ cm	Ix cm4	Iy cm4	ix cm	iy cm	Zx cm3	Zy cm3	x0 cm	r0 cm	J cm4	Cw cm6	Ae cm2	Ixe cm4	Iye cm4	Zxe cm3	Zye cm3
300LCW16	300	50	20	1.6	1.6	5.39	1.44	6.185	0.955	724	17.5	10.82	1.68	48.3	4.42	2.81	11.3	0.0428	3220	2.874	630	11	42	3.85
300LCW14	300	50	20	1.4	1.4	4.73	1.26	5.428	0.963	638	15.5	10.84	1.69	42.5	3.93	2.83	11.33	0.0287	2869	2.374	530	8.94	35.4	3.17
300LCW12	300	50	20	1.2	1.2	4.07	1.08	4.667	0.972	550	13.5	10.86	1.7	36.7	3.42	2.84	11.35	0.0181	2494	1.954	444	6.94	29.6	2.49
300LCW10	300	50	20	1	1	3.4	0.9	3.901	0.98	461	11.5	10.87	1.72	30.8	2.89	2.86	11.37	0.0105	2107	1.357	314	5.17	20.9	1.87
300LCN16	300	40	20	1.6	1.6	5.14	1.44	5.897	0.701	660	10.2	10.58	1.32	44	3.19	2.13	10.87	0.0408	1941	2.586	565	6.53	37.7	2.82
300LCN14	300	40	20	1.4	1.4	4.51	1.26	5.176	0.708	581	9.13	10.59	1.33	38.8	2.84	2.14	10.89	0.0274	1727	2.122	474	5.3	31.6	2.33
300LCN12	300	40	20	1.2	1.2	3.88	1.08	4.451	0.716	502	7.98	10.62	1.34	33.5	2.48	2.16	10.92	0.0173	1505	1.682	384	4.1	25.6	1.81
300LCN10	300	40	20	1	1	3.25	0.9	3.721	0.724	421	6.77	10.64	1.35	28.1	2.1	2.17	10.94	0.0101	1274	1.288	299	3.04	19.9	1.36
250LCW16	250	50	20	1.6	1.6	4.77	1.44	5.465	1.081	463	16.7	9.2	1.75	37	4.37	3.09	9.86	0.0378	2158	2.874	423	11	33.9	3.85
250LCW14	250	50	20	1.4	1.4	4.18	1.26	4.798	1.09	408	14.9	9.22	1.76	32.6	3.88	3.11	9.89	0.0254	1916	2.374	358	8.94	28.7	3.17
250LCW12	250	50	20	1.2	1.2	3.6	1.08	4.127	1.099	352	13	9.24	1.77	28.2	3.38	3.12	9.91	0.016	1667	1.954	302	6.94	24.2	2.49
250LCW10	250	50	20	1	1	3.01	0.9	3.451	1.108	295	11	9.25	1.79	23.6	2.86	3.14	9.93	0.00932	1409	1.357	214	5.17	17.1	1.87
250LCN16	250	40	20	1.6	1.6	4.52	1.44	5.177	0.798	418	9.84	8.99	1.38	33.5	3.16	2.36	9.4	0.0358	1298	2.586	379	6.53	30.3	2.82
250LCN14	250	40	20	1.4	1.4	3.97	1.26	4.546	0.807	369	8.77	9.01	1.39	29.5	2.82	2.37	9.42	0.0241	1155	2.122	319	5.3	25.6	2.33
250LCN12	250	40	20	1.2	1.2	3.41	1.08	3.911	0.815	318	7.66	9.02	1.4	25.5	2.46	2.39	9.44	0.0152	1007	1.682	260	4.1	20.8	1.81
250LCN10	250	40	20	1	1	2.85	0.9	3.271	0.823	267	6.5	9.03	1.41	21.4	2.08	2.4	9.45	0.00883	853.8	1.288	204	3.04	16.3	1.36
235LCW16	235	50	20	1.6	1.6	4.58	1.44	5.249	1.125	398	16.5	8.71	1.77	33.9	4.35	3.19	9.44	0.0363	1884	2.874	369	11	31.4	3.85
235LCW14	235	50	20	1.4	1.4	4.02	1.26	4.609	1.135	351	14.7	8.73	1.79	29.9	3.87	3.2	9.47	0.0244	1673	2.374	313	8.94	26.7	3.17
235LCW12	235	50	20	1.2	1.2	3.46	1.08	3.965	1.144	303	12.8	8.74	1.8	25.8	3.37	3.22	9.49	0.0154	1456	1.954	265	6.94	22.5	2.49
235LCW10	235	50	20	1	1	2.89	0.9	3.316	1.153	254	10.8	8.75	1.8	21.6	2.85	3.23	9.5	0.00895	1231	1.357	188	5.17	16	1.87
235LCM16	235	44.5	20	1.6	1.6	4.44	1.44	5.09	0.962	376	12.5	8.59	1.57	32.1	3.67	2.77	9.16	0.0352	1445	2.715	348	8.37	29.6	3.27
235LCM14	235	44.5	20	1.4	1.4	3.9	1.26	4.47	0.971	332	11.1	8.62	1.58	28.3	3.27	2.79	9.2	0.0237	1284	2.235	294	6.8	25.1	2.7
235LCM12	235	44.5	20	1.2	1.2	3.35	1.08	3.846	0.979	287	9.69	8.64	1.59	24.4	2.85	2.8	9.22	0.015	1119	1.779	241	5.27	20.5	2.11
235LCM10	235	44.5	20	1	1	2.81	0.9	3.217	0.988	241	8.22	8.66	1.6	20.5	2.41	2.82	9.25	0.00869	947.3	1.357	188	3.91	16	1.58
235LCN16	235	40	20	1.6	1.6	4.33	1.44	4.961	0.833	359	9.7	8.51	1.4	30.6	3.15	2.44	8.96	0.0343	1134	2.586	330	6.53	28.1	2.82
235LCN14	235	40	20	1.4	1.4	3.8	1.26	4.357	0.842	316	8.65	8.52	1.41	26.9	2.81	2.45	8.98	0.0231	1009	2.122	279	5.3	23.7	2.33
235LCN12	235	40	20	1.2	1.2	3.27	1.08	3.749	0.85	273	7.55	8.53	1.42	23.3	2.45	2.47	8.99	0.0146	880.1	1.682	227	4.1	19.4	1.81
235LCN10	235	40	20	1	1	2.74	0.9	3.136	0.859	230	6.41	8.56	1.43	19.5	2.08	2.48	9.03	0.00847	746.1	1.288	179	3.04	15.2	1.36
235LCS16	239	30	20	1.6	1.6	4.13	1.44	4.73	0.56	333	4.93	8.39	1.02	27.9	2.1	1.71	8.62	0.0327	613.1	2.298	302	3.36	25.3	1.91
235LCS14	238	30	20	1.4	1.4	3.61	1.26	4.143	0.569	291	4.41	8.38	1.03	24.5	1.87	1.73	8.62	0.0219	543	1.87	251	2.72	21.1	1.57
235LCS12	238	30	20	1.2	1.2	3.11	1.08	3.565	0.576	252	3.87	8.41	1.04	21.2	1.64	1.74	8.65	0.0139	475.3	1.466	203	2.1	17.1	1.22
235LCS10	237	30	20	1	1	2.59	0.9	2.974	0.586	209	3.3	8.38	1.05	17.7	1.4	1.76	8.63	0.00803	400.8	1.108	157	1.55	13.2	0.907
200LCW16	200	50	20	1.6	1.6	4.14	1.44	4.745	1.245	270	15.8	7.54	1.82	27	4.3	3.44	8.49	0.0328	1328	2.874	258	11	25.8	3.85
200LCW14	200	50	20	1.4	1.4	3.64	1.26	4.168	1.255	238	14	7.56	1.83	23.8	3.82	3.46	8.51	0.0221	1180	2.374	220	8.94	22	3.17
200LCW12	200	50	20	1.2	1.2	3.13	1.08	3.587	1.264	205	12.2	7.56	1.84	20.6	3.33	3.47	8.52	0.014	1027	1.954	187	6.94	18.7	2.49
200LCW10	200	50	20	1	1	2.62	0.9	3.001	1.274	173	10.3	7.59	1.85	17.3	2.81	3.49	8.56	0.0081	869.4	1.357	133	5.17	13.4	1.87
200LCN16	200	40	20	1.6	1.6	3.89	1.44	4.457	0.927	241	9.31	7.35	1.45	24.1	3.12	2.65	7.95	0.0308	799.6	2.586	230	6.53	23	2.82
200LCN14	200	40	20	1.4	1.4	3.42	1.26	3.916	0.936	213	8.3	7.38	1.46	21.3	2.78	2.66	7.98	0.0207	712.3	2.122	195	5.3	19.5	2.33
200LCN12	200	40	20	1.2	1.2	2.94	1.08	3.371	0.945	184	7.25	7.39	1.47	18.4	2.42	2.68	8	0.0131	621.5	1.682	160	4.1	16	1.81
200LCN10	200	40	20	1	1	2.46	0.9	2.821	0.955	155	6.15	7.41	1.48	15.5	2.06	2.7	8.02	0.00762	527.2	1.288	127	3.04	12.7	1.36
184LCW16	184	50	20	1.6	1.6	3.94	1.44	4.514	1.308	221	15.4	7	1.85	24	4.27	3.57	8.07	0.0312	1112	2.874	214	11	23.3	3.85
184LCW14	184	50	20	1.4	1.4	3.46	1.26	3.966	1.318	195	13.7	7.01	1.86	21.2	3.8	3.59	8.09	0.021	988.1	2.374	183	8.94	19.9	3.17
184LCW12	184	50	20	1.2	1.2	2.98	1.08	3.414	1.328	168	11.9	7.01	1.87	18.3	3.31	3.6	8.1	0.0133	860.4	1.954	156	6.94	17	2.49
184LCW10	184	50	20	1	1	2.49	0.9	2.857	1.339	141	10.1	7.03	1.88	15.4	2.8	3.62	8.13	0.00771	728.4	1.357	112	5.17	12.1	1.87
184LCM16	184	44.5	20	1.6	1.6	3.8	1.44	4.356	1.124	208	11.7	6.91	1.64	22.6	3.61	3.12	7.76	0.0301	852.4	2.715	201	8.37	21.8	3.27
184LCM14	184	44.5	20	1.4	1.4	3.34	1.26	3.828	1.134	183	10.4	6.91	1.65	19.9	3.21	3.14	7.77	0.0203	758.7	2.235	172	6.8	18.7	2.7
184LCM12	184	44.5	20	1.2	1.2	2.87	1.08	3.295	1.143	158	9.08	6.92	1.66	17.2	2.8	3.15	7.78	0.0128	661.5	1.779	142	5.27	15.4	2.11
184LCM10	184	44.5	20	1	1	2.41	0.9	2.758	1.153	133	7.69	6.94	1.67	14.5	2.37	3.17	7.81	0.00745	560.7	1.357	112	3.91	12.1	1.58
184LCN16	184	40	20	1.6	1.6	3.69	1.44	4.226	0.978	197	9.1	6.83	1.47	21.4	3.1	2.76	7.51	0.0292	669.3	2.586	190	6.53	20.7	2.82
184LCN14	184	40	20	1.4	1.4	3.24	1.26	3.714	0.987	174	8.11	6.84	1.48	18.9	2.76	2.77	7.53	0.0197	596.5	2.122	162	5.3	17.6	2.33
184LCN12	184	40	20	1.2	1.2	2.79	1.08	3.198	0.997	150	7.08	6.85	1.49	16.3	2.41	2.79	7.54	0.0124	520.7	1.682	134	4.1	14.5	1.81
184LCN10	184	40	20	1	1	2.33	0.9	2.677	1.006	126	6.01	6.86	1.5	13.7	2.04	2.81	7.56	0.00723	441.8	1.288	106	3.04	11.5	1.36
150LCW16	150	50	12	1.6	1.6	3.31	1.44	3.794	1.263	128	11.7	5.81	1.76	17.1	3.2	3.38	6.95	0.0262	517.3	2.643	126	9.05	16.9	2.92
150LCW14	150	50	12	1.4	1.4	2.91	1.26	3.336	1.274	113	10.4	5.82	1.77	15.1	2.85	3.4	6.97	0.0177	460.8	2.219	111	7.68	14.8	2.55
150LCW12	150	50	12	1.2	1.2	2.51	1.08	2.874	1.285	97.8	9.08	5.83	1.78	13.1	2.49	3.42	6.99	0.0112	402.1	1.877	97.2	6.34	13	2.18
150LCW10	150	50	12	1	1	2.1	0.9	2.407	1.296	82.3	7.71	5.85	1.79	11	2.11	3.43	7.01	0.0065	341.1	1.339	71.2	5.04	9.5	1.8
150LCN16	150	40	12	1.6	1.6	3.06	1.44	3.506	0.926	112	6.74	5.65	1.39	15	2.26	2.57	6.36	0.0242	304.7	2.355	111	5.26	14.8	2.08
150LCN14	150	40	12	1.4	1.4	2.69	1.26	3.084	0.937	99.1	6.02	5.67	1.4	13.2	2.02	2.59	6.39	0.0163	272.2	1.967	96.6	4.48	12.9	1.83
150LCN12	150	40	12	1.2	1.2	2.32	1.08	2.658	0.947	85.8	5.27	5.68	1.41	11.5	1.77	2.61	6.41	0.0103	238.1	1.606	82.2	3.71	11	1.57
150LCN10	150	40	12	1	1	1.94	0.9	2.227	0.957	72.3	4.49	5.7	1.42	9.65	1.5	2.62	6.43	0.00601	202.5	1.271	67.4	2.96	8.99	1.3
140LCW16	140	50	12	1.6	1.6	3.18	1.44	3.65	1.313	109	11.4	5.46	1.77	15.6	3.18	3.48	6.71	0.0252	443.9	2.643	108	9.05	15.5	2.91
140LCW14	140	50	12	1.4	1.4	2.8	1.26	3.21	1.324	96.2	10.2	5.47	1.78	13.7	2.83	3.5	6.73	0.017	395.6	2.219	94.7	7.68	13.5	2.55
140LCW12	140	50	12	1.2	1.2	2.41	1.08	2.766	1.335	83.2	8.9	5.48	1.79	11.9	2.47	3.51	6.75	0.0108	345.3	1.877	83.5	6.34	11.9	2.18
140LCW10	140	50	12	1	1	2.02	0.9	2.317	1.346	70.1	7.55	5.5	1.81	10	2.1	3.53	6.78	0.00626	293	1.339	61.3	5.04	8.76	1.8
140LCW08	140	50	12	0.8	0.8	1.62	0.72	1.863	1.357	56.6	6.15	5.51	1.82	8.09	1.71	3.55	6.8	0.00322	238.7	0.868	41.1	3.64	5.87	1.33
140LCM16	140	44.5	12	1.6	1.6	3.05	1.44	3.492	1.119	101	8.59	5.38	1.57	14.5	2.65	3.02	6.37	0.0241	336.5	2.485	100	6.82	14.4	2.44
140LCM14	140	44.5	12	1.4	1.4	2.68	1.26	3.072	1.13	89.5	7.67	5.4	1.58	12.8	2.36	3.04	6.4	0.0163	300.3	2.08	88.1	5.8	12.6	2.14
140LCM12	140	44.5	12	1.2	1.2	2.31	1.08	2.647	1.14	77.5	6.7	5.41	1.59	11.1	2.07	3.05	6.41	0.0103	262.5	1.703	75.1	4.79	10.7	1.83
140LCM10	140	44.5	12	1	1	1.93	0.9	2.218	1.151	65.3	5.69	5.43	1.6	9.33	1.76	3.07	6.44	0.00599	223	1.339	61.3	3.81	8.76	1.52
140LCM08	140	44.5	12	0.8	0.8	1.56	0.72	1.784	1.162	52.8	4.64	5.44	1.61	7.54	1.43	3.09	6.46	0.00308	181.9	0.868	41.1	2.74	5.87	1.12
140LCN16	140	40	12	1.6	1.6	2.93	1.44	3.362	0.966	95	6.61	5.32	1.4	13.6	2.24	2.66	6.11	0.0232	261.5	2.355	94.3	5.26	13.5	2.08
140LCN14	140	40	12	1.4	1.4	2.58	1.26	2.958	0.976	84.1	5.91	5.33	1.41	12	2.01	2.67	6.13	0.0157	233.7	1.967	82.6	4.48	11.8	1.83
140LCN12	140	40	12	1.2	1.2	2.22	1.08	2.55	0.987	72.8	5.17	5.34	1.42	10.4	1.76	2.69	6.15	0.00991	204.5	1.606	70.5	3.71	10.1	1.57
140LCN10	140	40	12	1	1	1.86	0.9	2.137	0.997	61.4	4.4	5.36	1.43	8.77	1.49	2.7	6.17	0.00577	174	1.271	58	2.96	8.29	1.3
140LCN08	140	40	12	0.8	0.8	1.5	0.72	1.719	1.008	49.6	3.6	5.37	1.45	7.09	1.22	2.72	6.19	0.00297	142.1	0.868	41.1	2.12	5.87	0.958
140LCS16	144	30	20	1.6	1.6	2.93	1.44	3.362	0.787	94.2	4.33	5.29	1.13	13.1	2.04	2.24	5.85	0.0232	210.3	2.298	93.3	3.36	13	1.91
140LCS14	143	30	20	1.4	1.4	2.57	1.26	2.946	0.8	82	3.87	5.28	1.15	11.5	1.82	2.26	5.86	0.0156	185.8	1.87	79	2.73	11.1	1.57
140LCS12	143	30	20	1.2	1.2	2.21	1.08	2.539	0.809	71.1	3.39	5.29	1.16	9.95	1.6	2.27	5.87	0.00987	163	1.466	65.6	2.1	9.18	1.22
140LCS10	142	30	20	1	1	1.85	0.9	2.119	0.822	58.9	2.89	5.27	1.17	8.3	1.36	2.3	5.87	0.00572	137.1	1.108	51.4	1.55	7.25	0.907
140LCS08	142	30	20	0.8	0.8	1.49	0.72	1.705	0.831	47.6	2.36	5.28	1.18	6.71	1.11	2.31	5.88	0.00295	112.3	0.796	38.7	1.07	5.46	0.634
100LCM16	100	44.5	12	1.6	1.6	2.54	1.44	2.916	1.34	46.1	7.72	3.98	1.63	9.23	2.56	3.45	5.51	0.0202	162	2.485	46.1	6.82	9.23	2.44
100LCM14	100	44.5	12	1.4	1.4	2.24	1.26	2.568	1.351	40.8	6.9	3.99	1.64	8.17	2.28	3.46	5.53	0.0136	145	2.08	40.8	5.8	8.17	2.14
100LCM12	100	44.5	12	1.2	1.2	1.93	1.08	2.215	1.363	35.4	6.03	4	1.65	7.09	2	3.48	5.55	0.00861	127	1.703	35.3	4.79	7.07	1.84
100LCM10	100	44.5	12	1	1	1.62	0.9	1.858	1.374	29.9	5.12	4.01	1.66	5.98	1.7	3.5	5.58	0.00502	108	1.339	29.2	3.81	5.84	1.52
100LCM08	100	44.5	12	0.8	0.8	1.3	0.72	1.496	1.386	24.2	4.18	4.02	1.67	4.84	1.38	3.51	5.59	0.00258	88.4	0.868	19.8	2.74	3.96	1.12
100LCN16	100	40	12	1.6	1.6	2.43	1.44	2.786	1.166	42.9	5.96	3.92	1.46	8.6	2.17	3.05	5.18	0.0193	126.3	2.355	42.9	5.27	8.6	2.08
100LCN14	100	40	12	1.4	1.4	2.14	1.26	2.454	1.177	38	5.33	3.93	1.47	7.62	1.94	3.07	5.2	0.013	113.1	1.967	38	4.49	7.62	1.83
100LCN12	100	40	12	1.2	1.2	1.85	1.08	2.118	1.188	33	4.67	3.95	1.48	6.62	1.7	3.08	5.22	0.0082	99.2	1.606	32.9	3.71	6.59	1.57
100LCN10	100	40	12	1	1	1.55	0.9	1.777	1.199	27.9	3.97	3.96	1.49	5.58	1.45	3.1	5.25	0.0048	84.6	1.271	27.5	2.96	5.51	1.3
100LCN08	100	40	12	0.8	0.8	1.25	0.72	1.431	1.21	22.6	3.25	3.97	1.51	4.52	1.18	3.11	5.26	0.0025	69.3	0.868	19.8	2.12	3.93	0.959
89LCM16	89	44.5	12	1.6	1.6	2.41	1.44	2.757	1.417	35.2	7.42	3.57	1.64	7.92	2.52	3.59	5.32	0.0191	127.6	2.485	35.2	6.82	7.92	2.44
89LCM14	89	44.5	12	1.4	1.4	2.12	1.26	2.429	1.428	31.2	6.63	3.58	1.65	7.02	2.25	3.61	5.35	0.0129	114.2	2.08	31.2	5.8	7.02	2.14
89LCM12	89	44.5	12	1.2	1.2	1.83	1.08	2.096	1.44	27.1	5.8	3.6	1.66	6.1	1.97	3.62	5.37	0.0082	100.1	1.703	27.1	4.79	6.09	1.84
89LCM10	89	44.5	12	1	1	1.53	0.9	1.759	1.452	22.9	4.93	3.61	1.67	5.15	1.67	3.64	5.39	0.0047	85.3	1.339	22.5	3.81	5.06	1.52
89LCM08	89	44.5	12	0.8	0.8	1.24	0.72	1.417	1.463	18.5	4.02	3.61	1.68	4.17	1.37	3.65	5.4	0.0025	69.8	0.868	15.3	2.74	3.44	1.12
89LCN16	89	40	12	1.6	1.6	2.29	1.44	2.628	1.236	32.7	5.73	3.53	1.48	7.36	2.14	3.18	4.98	0.0182	99.2	2.355	32.7	5.27	7.36	2.08
89LCN14	89	40	12	1.4	1.4	2.02	1.26	2.316	1.247	29	5.13	3.54	1.49	6.53	1.92	3.2	5	0.0123	88.9	1.967	29	4.49	6.53	1.83
89LCN12	89	40	12	1.2	1.2	1.74	1.08	1.999	1.259	25.2	4.49	3.55	1.5	5.67	1.68	3.22	5.02	0.0078	78	1.606	25.2	3.71	5.67	1.57
89LCN10	89	40	12	1	1	1.46	0.9	1.678	1.27	21.3	3.82	3.56	1.51	4.79	1.43	3.23	5.04	0.0045	66.6	1.271	21.2	2.96	4.76	1.3
89LCN08	89	40	12	0.8	0.8	1.18	0.72	1.352	1.281	17.3	3.12	3.58	1.52	3.89	1.17	3.25	5.07	0.0023	54.5	0.868	15.3	2.12	3.44	0.959
80LCM16	80	44.5	20	1.6	1.6	2.49	1.44	2.858	1.713	28.9	8.82	3.18	1.76	7.23	3.33	4.29	5.62	0.0198	175.9	2.715	28.9	8.37	7.23	3.27
80LCM14	80	44.5	20	1.4	1.4	2.2	1.26	2.517	1.724	25.6	7.85	3.19	1.77	6.41	2.96	4.3	5.64	0.0133	157.3	2.235	25.4	6.8	6.36	2.7
80LCM12	80	44.5	20	1.2	1.2	1.89	1.08	2.172	1.734	22.2	6.85	3.2	1.78	5.57	2.59	4.31	5.66	0.0085	137.7	1.779	21.7	5.27	5.45	2.11
80LCM10	80	44.5	20	1	1	1.59	0.9	1.822	1.745	18.8	5.81	3.21	1.79	4.7	2.19	4.33	5.68	0.0049	117.2	1.357	17.8	3.92	4.46	1.58
80LCM08	80	44.5	20	0.8	0.8	1.28	0.72	1.467	1.756	15.2	4.73	3.22	1.8	3.81	1.78	4.34	5.7	0.0025	95.7	0.868	12.1	2.74	3.02	1.12

記号説明

高さ	h
幅	b
リップ長さ	c
公称板厚	tg
コーナーR	r
質量	w
設計板厚	t
全断面積	A
x軸上の重心とウェブ中心との距離	ｘ
x軸回りの断面２次モーメント	Ix
y軸回りの断面２次モーメント	Iy
x軸回りの断面２次半径	ix
y軸回りの断面２次半径	iy
x軸回りの断面係数	Zx
y軸回りの断面係数	Zy
x軸上における重心とせん断中心間の距離	x0
√ix2+iy2+x02	r0
サン・ブナンのねじり定数	J
曲げねじれ定数	Cw
有効断面積	Ae
x軸回りの有効断面２次モーメント	Ixe
y軸回りの有効断面２次モーメント	Iye
x軸回りの有効断面係数	Zxe
y軸回りの有効断面係数	Zye
